Ciągła transponowana linia przewodnika CTC

Linia przewodów stale transponowanych CTC do walcowni GRM charakteryzuje się stabilną pracą i wysoką precyzją, obsługuje regulację prędkości i niestandardowe konfiguracje i ma szerokie zastosowanie w precyzyjnej produkcji drutu w transformatorach, pojazdach nowej energii, sprzęcie AGD, medycynie i kosmonautyce. Skontaktuj się z nami!

Wyślij zapytanie

Opis produktu

Linia przewodów CTC do ciągłej transpozycji firmy GRM Walcownia dokonuje ciągłej transpozycji od 5 do 47 żył poprzez powlekanie obrobionych na zimno płaskich drutów miedzianych beztlenowych lakierem izolacyjnym i owijanie ich papierem izolacyjnym i innymi materiałami izolacyjnymi. Przewody są następnie splatane w zwartą i starannie ułożoną wiązkę przewodów o prostokątnym przekroju poprzecznym.

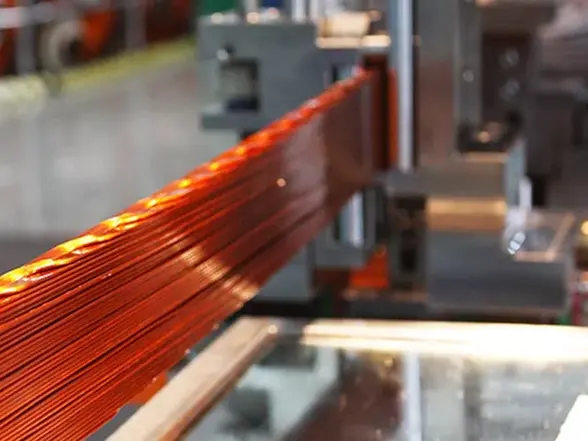

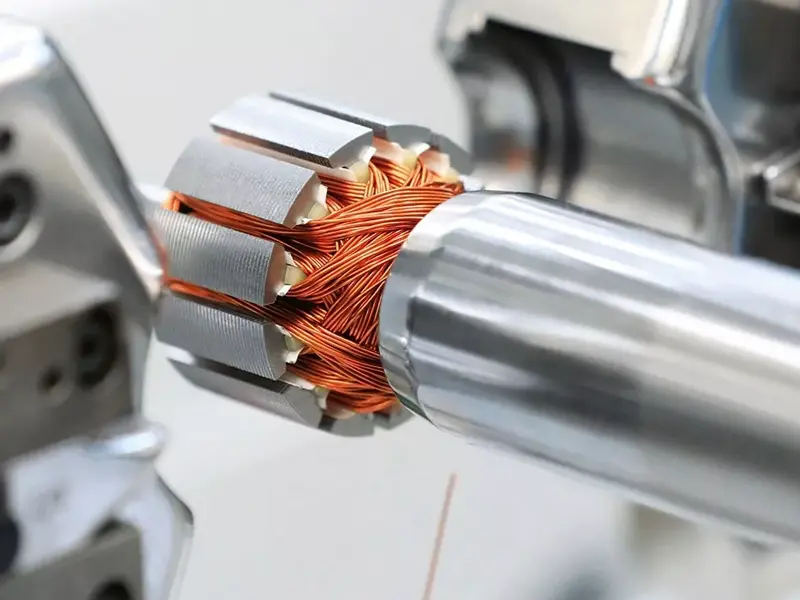

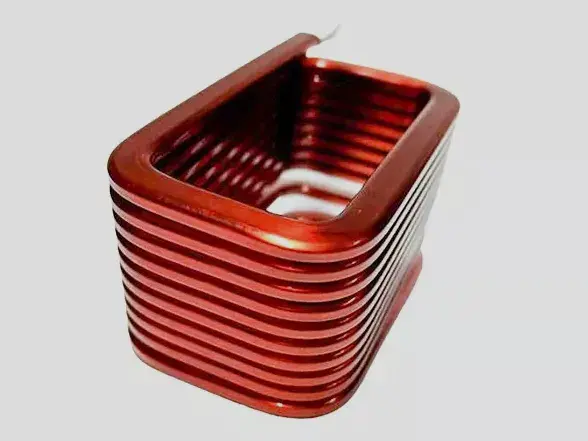

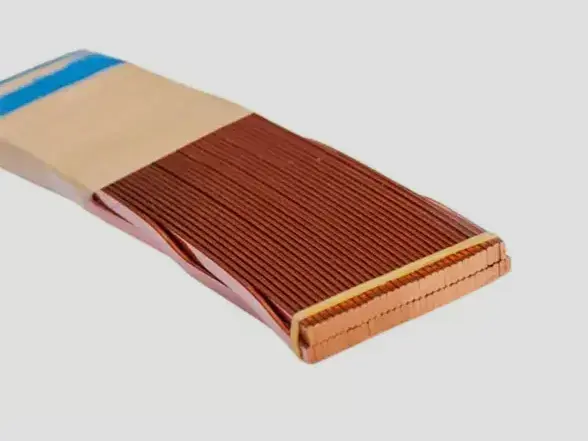

CTC Continuously Transposed Conductor Line

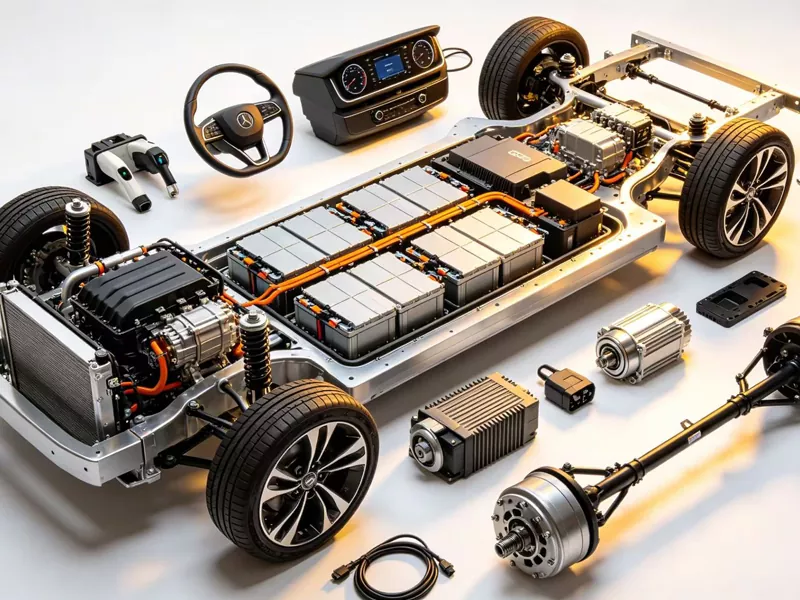

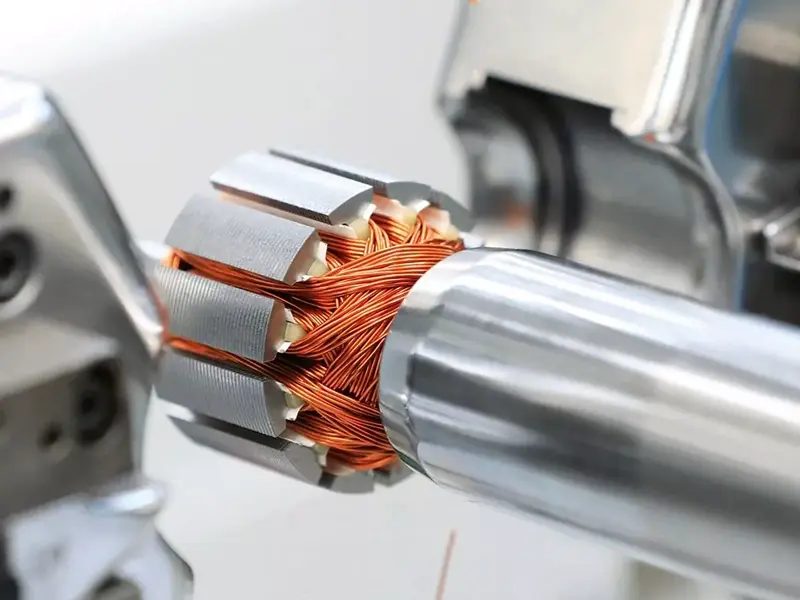

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

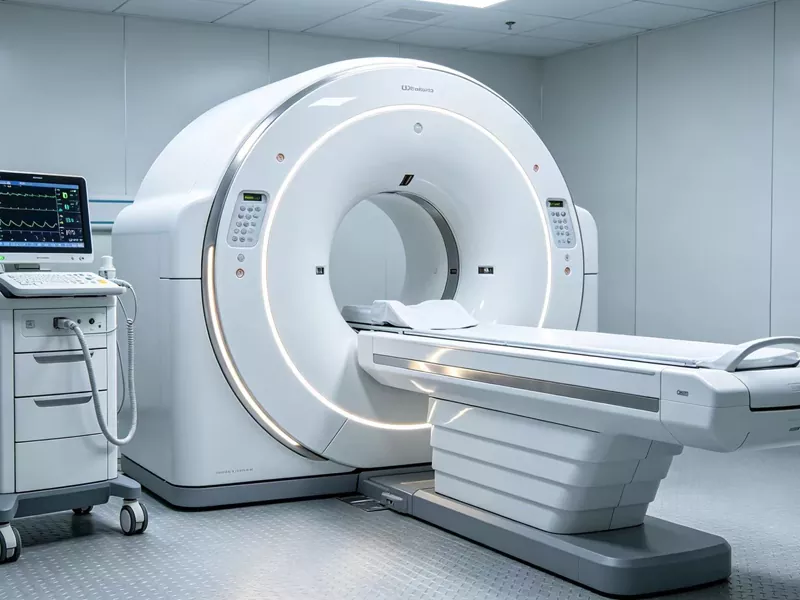

CTC Continuously Transposed Conductor Line for Medical devices

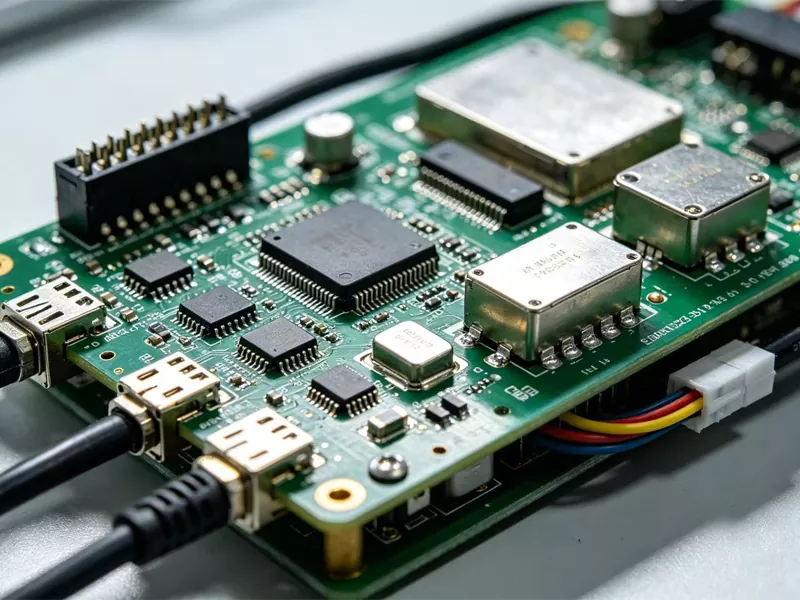

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Przemysły aplikacyjne

1. uzwojenia transformatora

2. Komponenty pojazdów elektrycznych

3. Sprzęt AGD

4. Wyroby medyczne

5. Lotnicze zespoły elektryczne

Główny przebieg procesu

Opłacalność → Prowadzenie równoległe → Precyzyjna transpozycja → Owijanie izolacją (opcjonalnie) → Odbiór

Specyfikacje techniczne

Parametry pojedynczego przewodu	Min	Maks
Grubość	1,15 mm	3,15 mm
Szerokość	3,0 mm	12,5 mm
Stosunek szerokości do grubości	3:1	8:1
Grubość emalii	0,08 mm	0,18 mm

Parametry przewodnika CTC	Min	Maks
Szybkość produkcji	1 m/min	15 m/min
Liczba przewodników	5 (nieparzyste)	47 (nieparzyste)
Wysokość (mm)	5.0	80.0
Szerokość (mm)	6.0	26.0
Skok transpozycji (mm)	20	280
Stosunek wysokości do szerokości	1:3	8:1
Szybkość pchania transpozycji	colspan=“2”	150 razy/min

Kluczowe funkcje

1. Precyzyjny system transpozycji zapewniający stabilne ustawienie przewodów

2. Linia przewodów CTC z ciągłym transpozycją może być kompatybilna z płaskimi przewodnikami miedzianymi pokrytymi emalią

3. Opcjonalna jednostka owijająca papierem izolacyjnym

4. System napinania i nawijania sterowany serwomechanizmem

Zalety techniczne

Zakład produkcyjny GRM wyposażony jest w systemy powlekania i kontroli online umożliwiające obróbkę specjalistycznych drutów magnetycznych z wielowarstwowymi powłokami emaliowymi. Obróbka świeżej powłoki w tym samym zakładzie poprawia opór elektryczny i jakość powierzchni przewodnika. Ciągłe monitorowanie online dodatkowo zapewnia spójność wymiarową i długoterminową stabilność operacyjną.

Często zadawane pytania

1. Co to jest przewodnik CTC?

CTC (Continuously Transposed Conductor) to prostokątna wiązka przewodów utworzona przez ciągłą transpozycję wielu izolowanych przewodów płaskich w celu zmniejszenia strat wiroprądowych w transformatorach.

2. Jakie materiały może przetwarzać linia?

Linia jest przeznaczona głównie do emaliowanych płaskich przewodów z miedzi beztlenowej i powiązanych materiałów z drutu magnetycznego.

3. Czy maszynę można dostosować?

Tak. GRM zapewnia konfiguracje dostosowane do indywidualnych potrzeb w zależności od wymiarów przewodów, szybkości produkcji, struktury izolacji i układu instalacji.

Gotowy do modernizacji produkcji drutu magnetycznego?

Skontaktuj się z firmą GRM, aby uzyskać spersonalizowane rozwiązania w zakresie produkcji przewodników CTC, dostosowane do precyzyjnej obróbki drutu płaskiego, zastosowań w transformatorach i zaawansowanej produkcji drutu magnetycznego.
