W jaki sposób walcownia o złożonych profilach może zmniejszyć ilość złomu, zachowując wąskie tolerancje?

Zarys

• Zdefiniuj złożone profile i dowiedz się, dlaczego są one twardsze niż standardowe kanały lub proste rury.
• Zidentyfikuj najczęstsze problemy produkcyjne: skręcenie, wygięcie, sprężynowanie, wady powierzchni i częste regulacje.
• Wyjaśnij funkcje wyposażenia i konfiguracji, które poprawiają stabilność: sztywność, strategia projektowania rolek, formowanie kierowane i zarządzanie naprężeniem.
• Pokaż, jak kompletna linia (odwijanie → poziomowanie → formowanie → prostowanie → cięcie na wymiar) pomaga zachować spójność.
• Przygotuj listę kontrolną skierowaną do kupującego, tabelę rozwiązań i przejrzystą sekcję FAQ.

Co właściwie robi złożona walcownia profili

A Złożona walcownia profilijest zbudowany tak, aby tworzyć części o wielu promieniach, stopniach, krawędziach, przesunięciach i cechach funkcjonalnych — często w jednej sekwencji przejścia — jednocześnie kontrolując geometrię na długości, szerokości i grubości. W porównaniu z prostszymi kształtami, złożone profile wzmacniają niewielkie różnice: niewielka zmiana w grubości taśmy, zestawie cewek, smarowaniu lub wyrównaniu wejścia może być widoczna jako skręcenie, „uśmiech”, wygięcie lub nierówna wysokość kołnierza.

Kluczowym celem nie jest tylko „uformowanie kształtu”. Tak się dziejeprzewidywalnie, zmiana za zmianą, cewka za cewką – bez ciągłego ręcznego poprawiania. To właśnie w tym przypadku sztywność frezarki, ustawienie stojaka, strategia oprzyrządowania walcowniczego i kontrola procesu oddzielają stabilną linię od stresującej.

Wady profili „idealnych na papierze”.

Złożone sekcje często zawodzą w przewidywalny sposób. Oto problemy, o których najczęściej wspominają kupujący, wymieniając starszy sprzęt lub skalując produkcję:

• Skręt i pochylenie:Profil obraca się wzdłuż swojej długości lub zakrzywia się na boki, co stwarza problemy z dopasowaniem w dalszej części.
• Falistość i łuk:Nierównomierna energia formowania lub naprężenia szczątkowe pozostawiają część, która nie będzie przylegać płasko lub być prawidłowo zmontowana.
• Dryf sprężynowy:„To samo ustawienie” nie daje takich samych wymiarów, zwłaszcza gdy zmieniają się właściwości cewki.
• Pękanie krawędzi i ślady na powierzchni:Nadmierne formowanie wczesnych stojaków, słabe wykończenie walców lub nieprawidłowe smarowanie powoduje defekty.
• Powolne zmiany:Zbyt częste wybieranie numeru metodą prób i błędów po zmianach rzutów zabija przepustowość.
• Wysoki poziom złomu na początku/końcu cewki:Niestabilność wejścia i efekt „tail-out” tworzą marnotrawstwo, które szybko się kumuluje.

Większość z nich nie jest „problemami operatora”. Są to problemy systemowe: wyrównanie, sztywność, prowadzenie i sposób, w jaki ścieżka formowania radzi sobie z naprężeniami.

Jak właściwa konfiguracja młyna rozwiązuje dryf wymiarowy

Dobrze zaprojektowanyZłożona walcownia profiliskupia się najpierw na stabilności, a potem na szybkości. Zwykle poprawia wyniki poprzez połączenie projektów konstrukcyjnych i inteligentna konfiguracja — w zależności od profilu, zakresu materiałów i wymagań dotyczących tolerancji.

1) Sztywność i wyrównanie, które pozostają na swoim miejscu

• Stojaki o dużej sztywności i stabilne konstrukcje podstawy pomagają zapobiegać mikrougięciom objawiającym się różnicami wymiarów.
• Powtarzalne regulacje (za pomocą wyraźnych skal lub odczytów cyfrowych) zmniejszają zależność od „wiedzy plemiennej”.
• Stała jakość łożysk i wrzeciona redukuje ślady wibracji na wrażliwych powierzchniach.

2) Kształtowanie ścieżki, która zarządza stresem, zamiast go narzucać

• Formowanie progresywne rozkłada odkształcenia na stojaki, zmniejszając naprężenia krawędziowe i ryzyko pękania.
• Formowanie kierowane i odpowiednie podparcie boczne mogą zapobiec skręcaniu się przed jego rozpoczęciem.
• Strategiczne wykorzystanie stanowisk awaryjnych, przejść żeberek i wymiarowania może poprawić ostateczną kontrolę geometrii.

3) Kontrola wejścia i napięcia chroniąca pierwsze 50 metrów

• Lepsze rozwijanie, prostowanie i wyrównywanie zmniejsza zestaw zwojów i zapewnia młynowi spójny „materiał wyjściowy”.
• Stabilne prowadzenie do pierwszych stojaków poprawia powtarzalność i zmniejsza ilość odpadów rozruchowych.
• W przypadku dłuższych linek zintegrowane naprężenie lub koordynacja prędkości może zapobiec subtelnemu ciągnięciu, które zniekształca złożone cechy.

4) Prostowanie i korekta post-form tam, gdzie ma to znaczenie

• Wbudowane prostownice i jednostki korekcyjne pomagają usunąć resztkowe efekty naprężeń, które powodują łuk i fale.
• Systemy cięcia na wymiar z niezawodnym pomiarem zmniejszają wahania długości i usprawniają dalszy montaż.

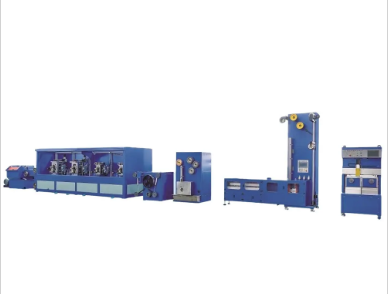

Typowa konfiguracja linii i opcje

Wiele linii produkcyjnych złożonych profili obejmuje ten sam „grzbiet”, a następnie dodaje się opcje w oparciu o docelowe tolerancje i geometrię części. Dostawcy lubiąJiangsu Youzha Machinery Co. Ltd.często obsługują konfigurowalne projekty linii, dzięki czemu można dopasować sprzęt do rodziny produktów zamiast zmuszać jeden profil do ustalania reguł dla wszystkiego.

• Odwijak + obsługa cewek:stabilne podawanie, opcjonalne rozprężanie hydrauliczne, wózek cewki i blokady bezpieczeństwa.
• Poziomowanie/prostowanie:zmniejsza pamięć cewki i poprawia spójność wejścia.
• Karmienie i prowadzenie:prowadnice boczne, stoliki wejściowe i pomoce wyrównujące do stabilizacji pierwszych trybun.
• Formowanie stojaków:sekwencja zaprojektowana wokół profilu; mogą obejmować stanowiska napędzane/nienapędzane, w zależności od procesu.
• Korekta w linii:prostownice, kontrola skrętu lub wymiarowanie w zależności od zachowania profilu.
• Cięcie na długość i bicie:odcięcie w locie lub start-stop, pomiar, układanie w stosy i ochrona wykończonych powierzchni.

Lista kontrolna wyboru dla kupujących i inżynierów

Porównując maszyny, łatwo jest skupić się na szybkości lub liczbie stanowisk. W przypadku złożonych profili lepszym podejściem jest ocena sposobu ochrony systemu powtarzalność i ogranicza interwencję.

• Dopasowanie rodziny profili:Czy tworzysz jedną część, czy wiele podobnych kształtów? Modułowa strategia narzędziowa może mieć większe znaczenie niż sama prędkość.
• Zakres materiałów:Grubość, granica plastyczności, powłoki i dopuszczalne znaki powierzchniowe powinny wyznaczać kierunek wykończenia walca i podejścia do formowania.
• Cele tolerancji:Zdefiniuj wymiary krytyczne dla jakości (wysokość kołnierza, szerokość środnika, skręt na metr, ograniczenia łuku) przed określeniem młyna.
• Oczekiwania dotyczące zmiany:Jak często będzie się zmieniać oprzyrządowanie? Szukaj powtarzalnych ustawień, jasnych odniesień do regulacji i sprawnego dostępu.
• Obciążenie operatora:Jakich korekt można się spodziewać podczas stabilnej pracy? Twoim celem jest „ustawić i uciekać”, a nie „opiekować się dzieckiem i gonić”.
• Plan jakości:Sprawdź, jakich metod pomiaru i pobierania próbek będziesz używać (oraz w jaki sposób projekt linii je obsługuje).
• Możliwości posprzedażne:Udoskonalenie narzędzi, dostępność części zamiennych i zdalna pomoc techniczna mogą decydować o długoterminowym czasie sprawności.

Problemy a praktyczne środki zaradcze

Kontrola procesu i nawyki jakościowe, które się opłacają

Sprzęt ma znaczenie, ale dyscyplina mnoży wyniki. Najbardziej stabilne linie profili mają kilka wspólnych nawyków:

• Procedura uruchamiania:sprawdź wyrównanie wejścia, kontakt prowadzący i ustawienia pierwszego stojaka przed zwiększeniem prędkości.
• Punkty kontrolne pierwszego artykułu:wcześnie zmierzyć wymiary krytyczne dla jakości i zapisać ostateczne „dobre” ustawienia.
• Możliwość śledzenia cewek:ID cewki dziennika, grubość i kluczowe właściwości, dzięki czemu można skorelować dryf wymiarowy z materiałem.
• Ochrona powierzchni:utrzymuj narzędzia walcowe w czystości, kontroluj zanieczyszczenia i chroń gotowe profile w przypadku bicia/układania.
• Trening zgodny z rzeczywistością:naucz operatorów, na co faktycznie wpływa każda regulacja (skręt vs. łuk czy wysokość kołnierza).

Praktyki konserwacji i oprzyrządowania zapewniające powtarzalność

Skomplikowane profile karzą za niewielkie luzy mechaniczne. Jeśli powtarzalność nagle się pogarsza, często nie jest to spowodowane konstrukcją rolki, lecz zużyciem, luzem lub zanieczyszczeniem.

• Kontrola łożysk i wyrównania:Zaplanuj inspekcje, aby wykryć wczesne luzy, które przekształcają się w wibracje i ślady.
• Konserwacja oprzyrządowania:prawidłowo przechowuj rolki, chroń wykończone powierzchnie i dokumentuj historię renowacji.
• Prowadnice i powierzchnie stykowe:zużyte przelotki mogą wprowadzić siły asymetryczne, które powodują skręt.
• Smarowanie i czystość:spójne smarowanie zmniejsza uszkodzenia cieplne i powierzchniowe; czystość zapobiega osadzaniu się zarysowań.
• Gotowość części zamiennych:krytyczne podzespoły zużywalne redukują przestoje i zapobiegają „tymczasowym naprawom”, które pogarszają jakość.

Często zadawane pytania
