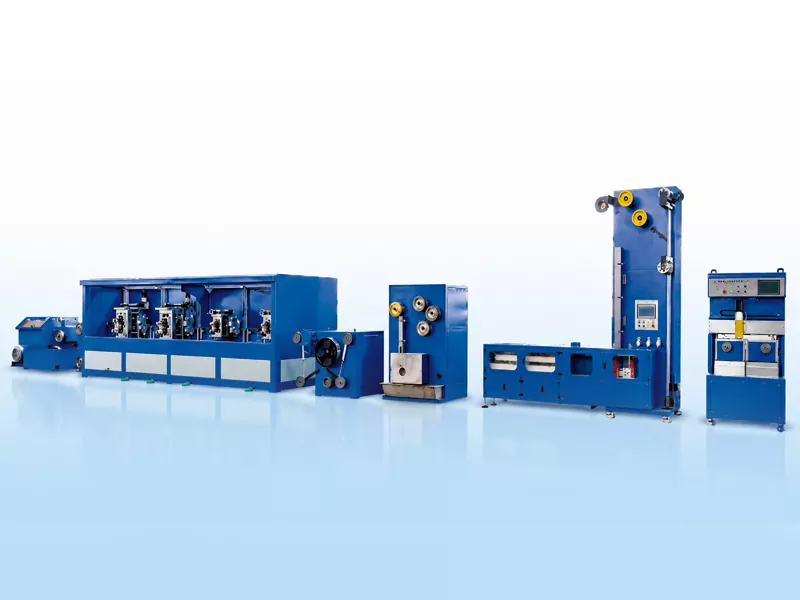

Linia do produkcji taśm szynowych PV

Linia do produkcji wstążek szynowych GRM PV została zaprojektowana do ciągłego przetwarzania okrągłego drutu z miedzi beztlenowej TU1 w precyzyjną płaską taśmę przewodzącą pokrytą cyną. Linia nadaje się do produkcji taśm łączących PV, taśm szynowych i odblaskowych taśm szynowych.
Kompletna linia obejmuje ciągnienie drutu, walcowanie precyzyjne, wyżarzanie ciągłe, obróbkę topnikiem, powlekanie cyną na gorąco i automatyczny odbiór. Pomaga producentom taśm fotowoltaicznych kontrolować dokładność szerokości i grubości, jakość powłoki cynowej, prostotę paska i konsystencję uzwojenia.
Linia do produkcji taśm szynowych GRM ma długość około 26 m i szerokość 3 m, a łączna waga linii wynosi około 14 ton. Prędkość projektowa może sięgać do 150 m/min, w zależności od rozmiaru drutu miedzianego, wymiarów gotowej taśmy, szybkości cynowania i metody odbioru. W typowych warunkach produkcyjnych miesięczna produkcja może osiągnąć około 60-80 ton.

Wyślij zapytanie

Opis produktu

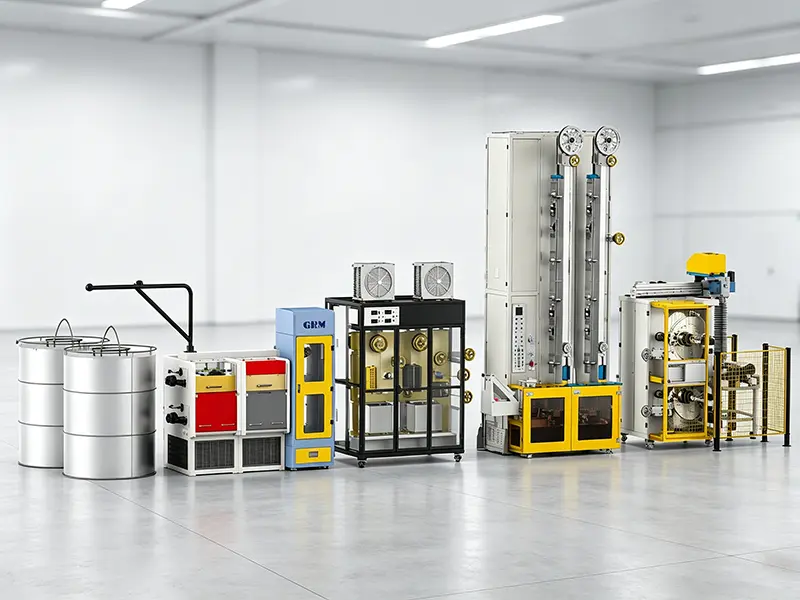

Od drutu miedzianego po gotową taśmę szynową

Linia produkcyjna taśm szynowych PV wykorzystuje jako surowiec głównie drut miedziany. Drut jest najpierw rozciągany na wymaganą średnicę do walcowania, a następnie formowany w płaską wstęgę poprzez precyzyjne walcowanie na wielu stanowiskach. Po walcowaniu taśma miedziana przechodzi przez wyżarzanie ciągłe w celu dostosowania jej właściwości mechanicznych, a następnie obróbkę topnikiem i powlekanie cyną na gorąco. Na koniec gotowa taśma jest nawijana przez automatyczny system nawijania na szpule lub zwoje naleśnikowe.

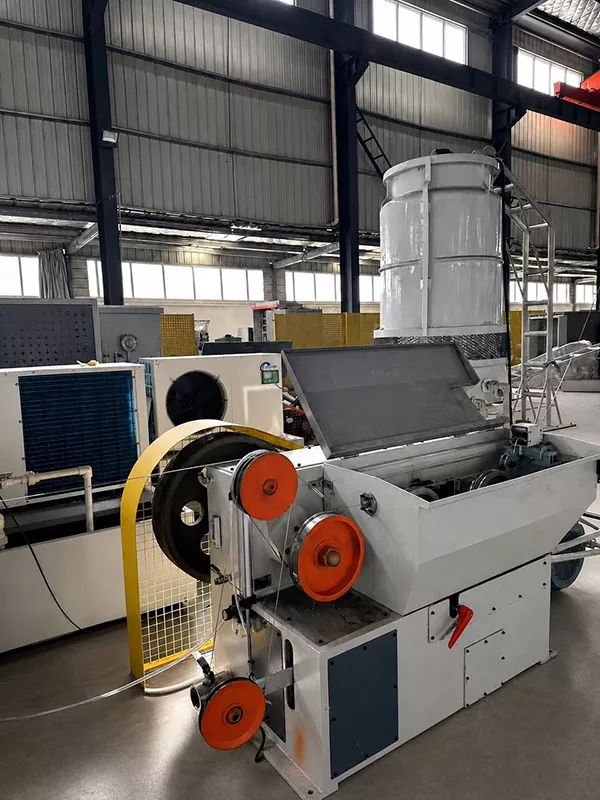

Maszyna do rysowania

Drut miedziany przeciągany jest przez matryce do średnicy 2,6-3,0 mm, gotowy do walcowania.

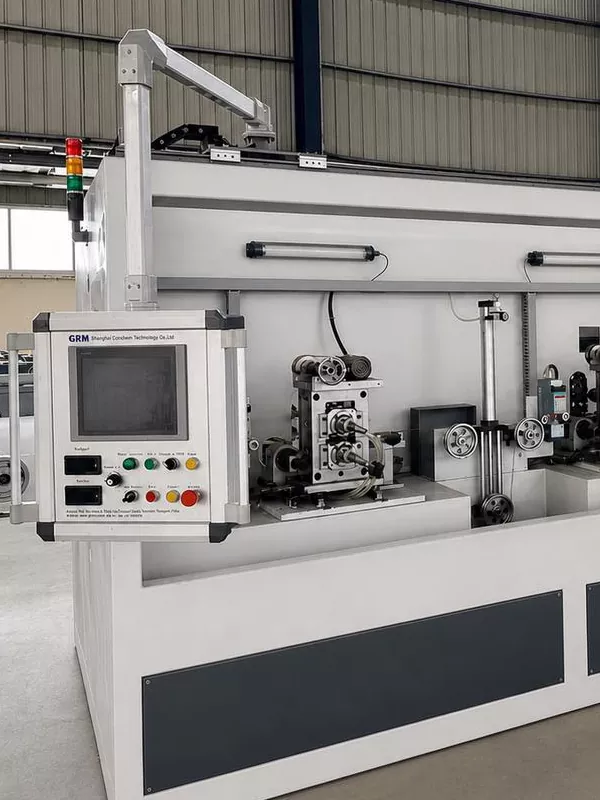

Stojak na 4 rolki

Okrągły drut miedziany jest zwijany w płaską taśmę z kontrolowaną dokładnością szerokości i grubości.

Wyżarzanie

Wyżarzanie zwarciowe stosuje się w połączeniu z ochroną przed gazem obojętnym i chłodzeniem wodą obiegową w celu poprawy właściwości mechanicznych taśmy miedzianej.

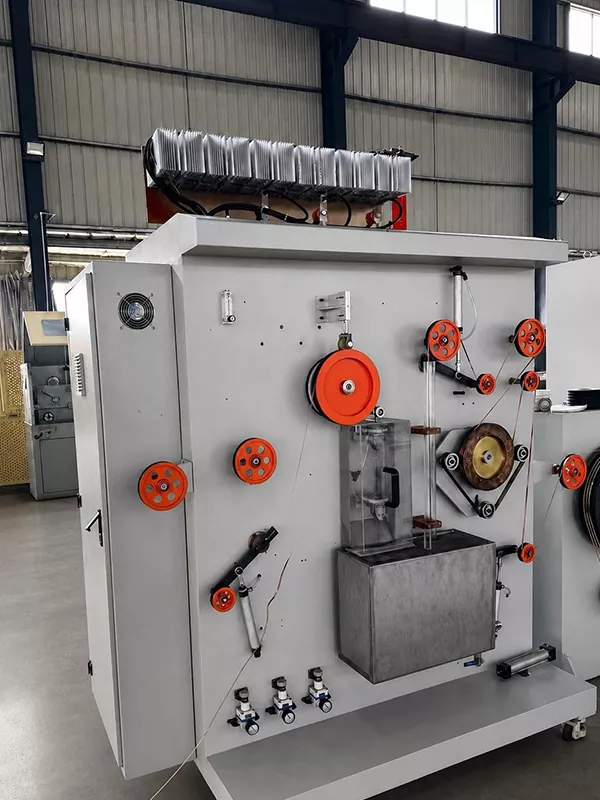

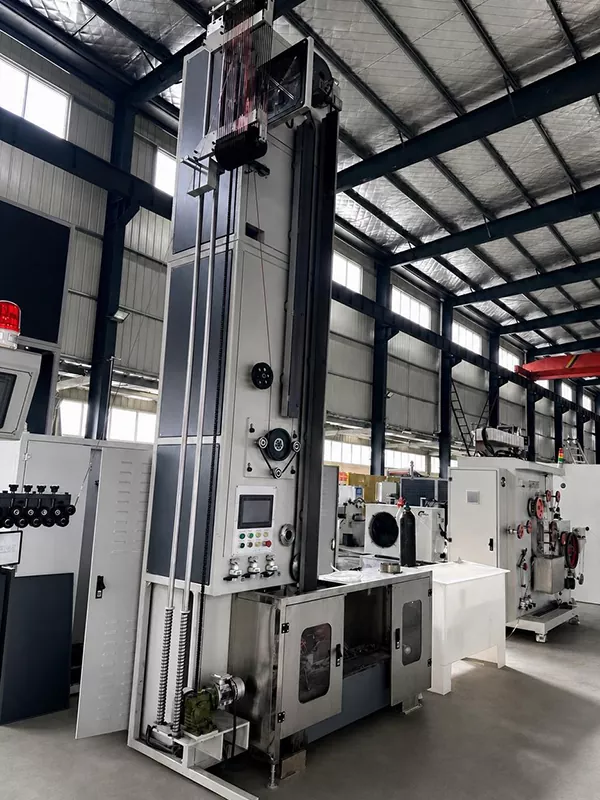

Powłoka cyny

Stosuje się cynkowanie ogniowe. Noże powietrzne kontrolują grubość warstwy cyny, a wentylatory chłodzące pomagają ustabilizować jakość powierzchni. Grubość jednostronnej powłoki cyny: 0,01-0,025 mm.

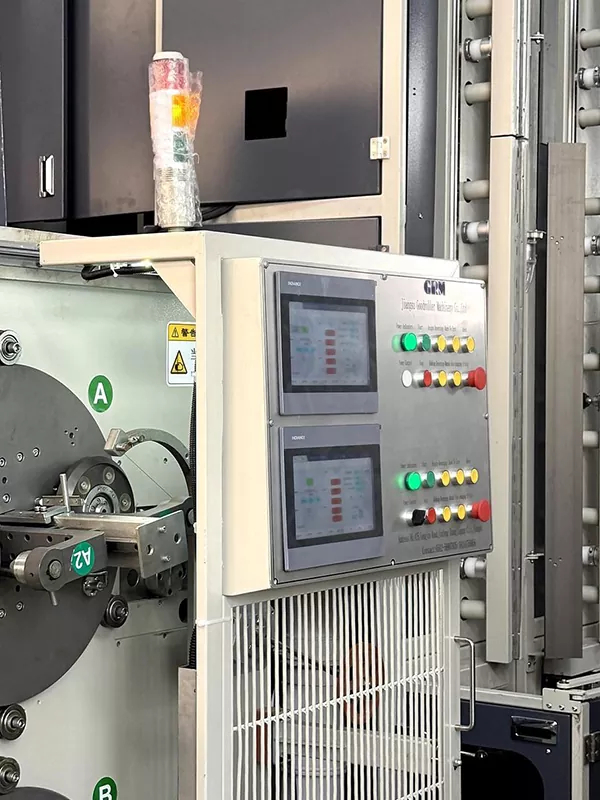

Automatyczna wymiana cewek

Opcjonalne funkcje obejmują serwomechanizm, automatyczną wymianę szpuli, automatyczne cięcie i automatyczne oklejanie.

Precyzyjne odbieranie

Nawijanie szpuli: do 30 kg.

Uzwojenie cewki naleśnikowej: opcjonalnie 1-2 kg.

Badania i rozwój oraz patenty

Od 2015 roku GRM kontynuuje rozwój urządzeń do produkcji taśm połączeniowych PV i taśm szynowych. Firma uzyskała wiele patentów technicznych związanych z precyzyjnym walcowaniem, integracją linii produkcyjnych i procesami produkcji taśm fotowoltaicznych.

Opatentowane technologie GRM dla urządzeń do produkcji wstęg fotowoltaicznych

Kluczowe funkcje

Ciągła produkcja od wejścia drutu miedzianego do gotowego wyjścia taśmy szynowej pokrytej cyną.
Poprawiona spójność wymiarowa, jednorodność powłoki i jakość uzwojenia.
Koordynacja naprężenia i automatyczne nawijanie pomagają ograniczyć przerwy w produkcji i interwencje ręczne.
Obsługuje zarówno produkcję standardowych taśm szynowych, jak i odblaskowych taśm szynowych dla różnych wymagań materiałowych modułów fotowoltaicznych.
Zapewnia producentom taśm fotowoltaicznych zintegrowane rozwiązanie produkcyjne skupiające się na kontroli procesu, spójności produktu i wydajności produkcji.

Często zadawane pytania

1.Jaki jest zakres rozmiarów gotowego produktu?

Gotowa szerokość: 3-8 mm.

Gotowa grubość: 0,2-0,4 mm.

2.Jakie są zakresy tolerancji i właściwości mechanicznych?

Tolerancja szerokości: ±0,085 mm.

Tolerancja grubości: ±0,01 mm.

Wytrzymałość na rozciąganie: ≥260 MPa.

Granica plastyczności: 90-130 MPa.

3.Jaką metodę powlekania cyną stosuje się?

W linii zastosowano cynkowanie ogniowe, z pełnym pokryciem wokół wstęgi, łącznie z obiema krawędziami bocznymi.

4.Jak mierzy się szerokość i grubość produktu?

Czwarte stanowisko walcarki czterostanowiskowej wyposażone jest w dwa laserowe systemy pomiarowe, jeden do pomiaru szerokości i jeden do pomiaru grubości. Dane pomiarowe można wyświetlić na HMI.

5.Jakie materiały można poddać obróbce?

Linia do produkcji taśm szynowych PV jest przeznaczona głównie do drutu z miedzi beztlenowej TU1. Można zapewnić niestandardowe konfiguracje w zależności od różnych stopów miedzi, wymiarów produktu i specjalnych wymagań dotyczących taśmy.
