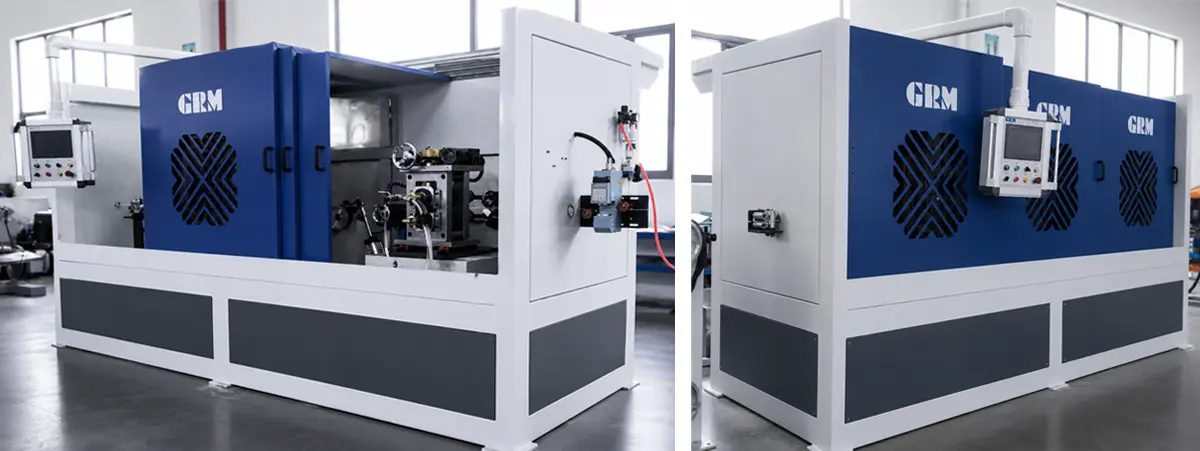

Prostokątny zespół do mikrozwijania drutu
Jednostka do walcowania drutu prostokątnego GRM jest przeznaczona do precyzyjnego walcowania cienkiego okrągłego drutu metalowego na drut prostokątny o wysokiej dokładności w ciągłym, wieloprzebiegowym procesie walcowania na zimno.System został opracowany do produkcji cienkiego drutu prostokątnego do miniaturowych cewek, precyzyjnych przewodów uzwojenia, elementów płaskiego drutu prowadników medycznych, elementów przewodzących czujników i innych mikroprofilowanych części metalowych wymagających stabilnych wymiarów i czystego stanu powierzchni.Jako wyspecjalizowany producent precyzyjnego sprzętu do walcowania, GRM zapewnia dostosowane do indywidualnych potrzeb rozwiązania w zakresie mikrowalcowania drutu miedzianego, drutu stopowego i innych drobnych materiałów metalowych, zgodnie z różnymi wymaganiami produkcyjnymi.
Wyślij zapytanie
Opis produktu
Jednostka walcująca GRM Micro przeznaczona jest do ciągłego przetwarzania cienkiego drutu okrągłego naprecyzyjny drut prostokątnyo wąskim zakresie grubości i wysokim stosunku szerokości do grubości.

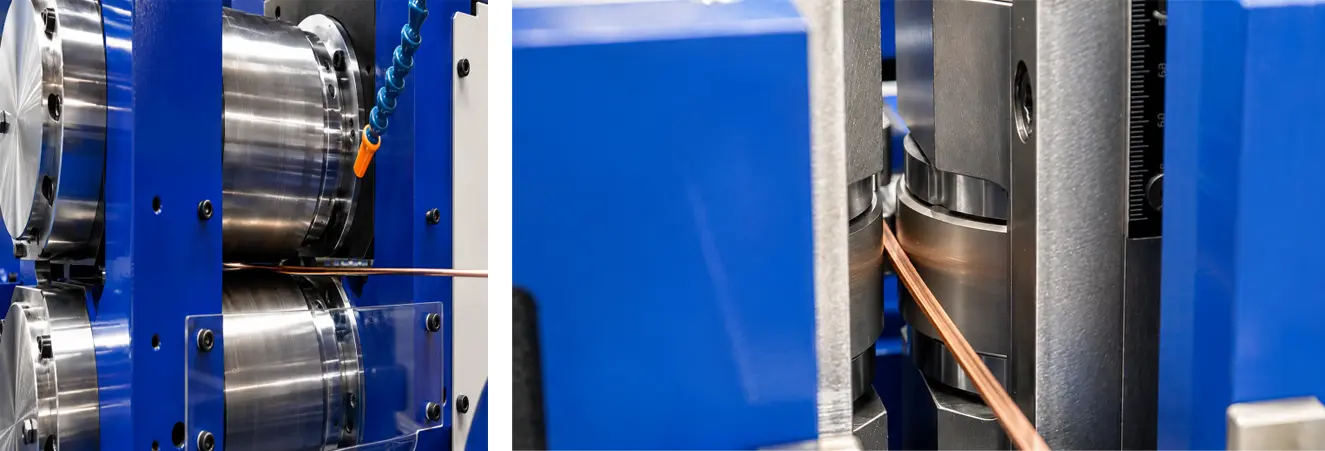

Proces produkcyjny integruje aktywny zwrot, wieloprzebiegowe odkształcenie walcowania, synchronizację naprężenia, kontrolę wymiarową na linii, opcjonalny system czyszczenia i precyzyjne nawijanie szpuli w jedną ciągłą sekwencję produkcyjną.
W porównaniu z konwencjonalnymi dużymi urządzeniami do walcowania, system mikrowalcowania został opracowany specjalnie dla przewodów o małych rozmiarach, gdzie powtarzalność wymiarów, stabilność redukcji i jakość powierzchni bezpośrednio wpływają na dalsze procesy formowania, nawijania i montażu.
Możliwości produkcyjne
Sprzęt nadaje się do produkcji bardzo cienkich drutów prostokątnych i mikropłaskich przewodów ze ścisłą kontrolą tolerancji w zastosowaniach precyzyjnych o dużej wartości.

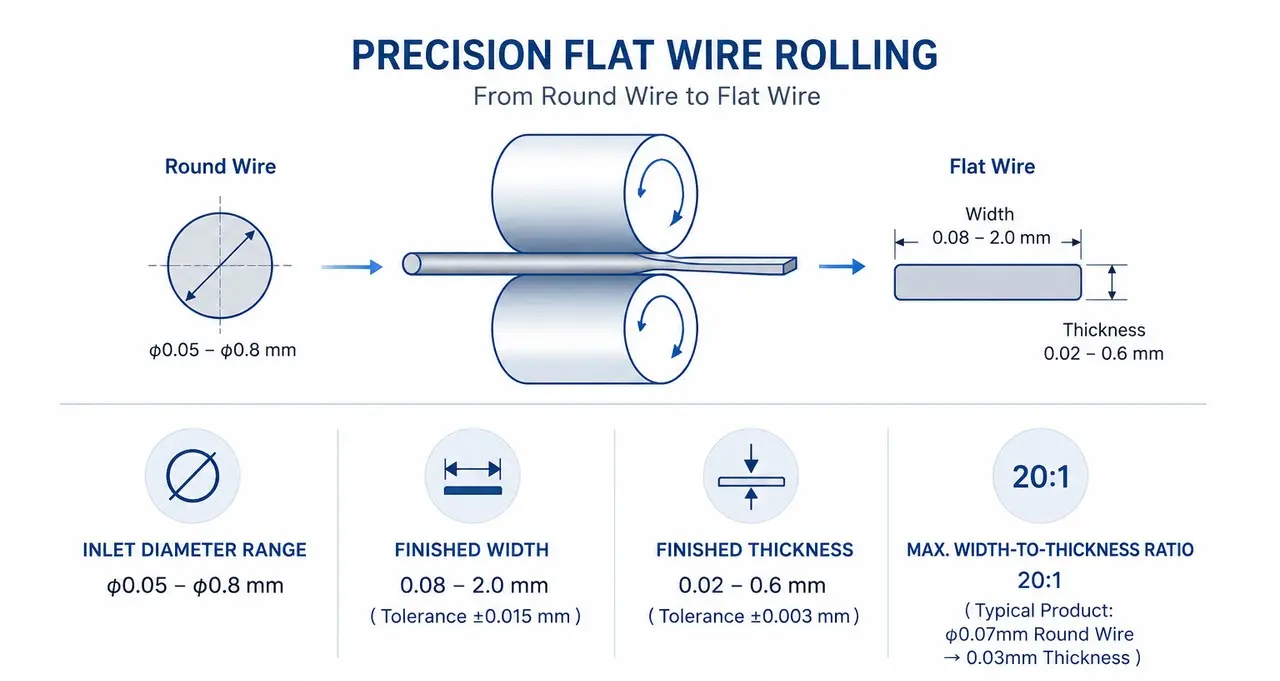

Parametry techniczne
|
Przedmiot techniczny
|
Specyfikacja / Dostępne dane
|
|
Średnica drutu wejściowego
|
0,05-0,8 mm
|
|
Gotowa szerokość
|
0,08-2,0 mm
|
|
Gotowa grubość
|
0,02-0,6 mm
|
|
Maksymalny stosunek szerokości do grubości
|
20:1.
|
|
Maksymalna prędkość konstrukcji mechanicznej
|
200 m/min.
|
|
Chłodzenie i smarowanie
|
Chłodzenie natryskowe z systemem cyrkulacji filtracyjnej
|
|
System sterowania
|
Interfejs operacyjny HMI z monitorowaniem produkcji w czasie rzeczywistym
|
|
Konfiguracja maszyny
|
Dostosowane do wymagań projektu
|

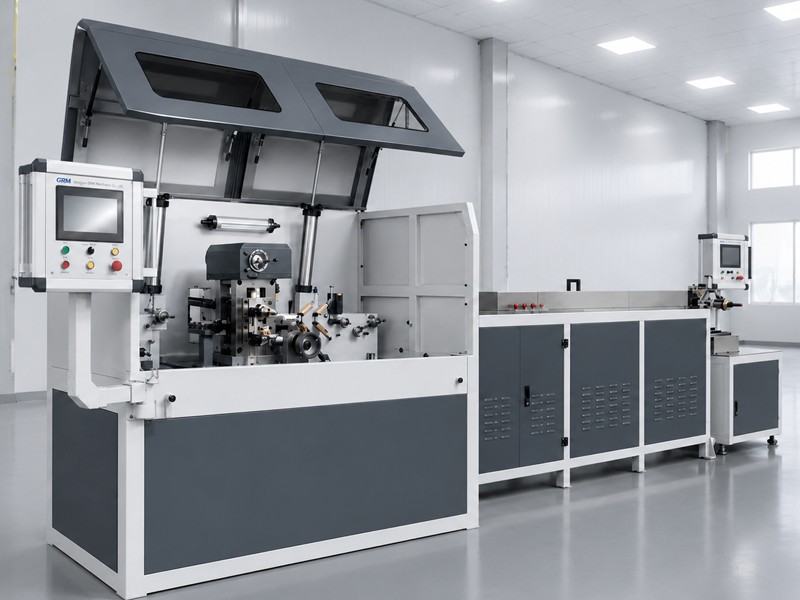

Standardowy przepływ produkcji
- Aktywna wypłata
- Walcarka GRM160
- Tancerka po walcowni
- Kontrola inline
- Walcarka GRM90
- Czyszczenie na linii + suszenie (opcjonalnie)
- Bufor
Inteligentny system sterowania
- Scentralizowany system operacyjny HMI zapewniający pełną kontrolę linii
- Monitorowanie w czasie rzeczywistym prędkości walcowania, napięcia i stanu produkcji
- Szybki dostęp do regulacji w celu korekty parametrów toczenia
- Wizualne przedstawienie pełnej sekwencji procesu produkcyjnego
Aplikacje
Zespół walcowania drutu prostokątnego jest szeroko stosowany w gałęziach przemysłu wymagających precyzyjnych, cienkich przewodów prostokątnych.

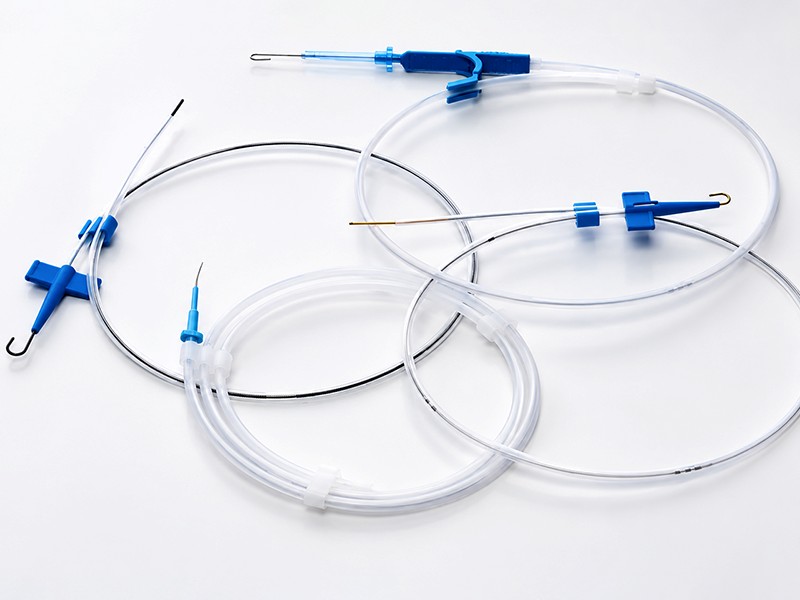

Płaski drut prowadzący medyczny

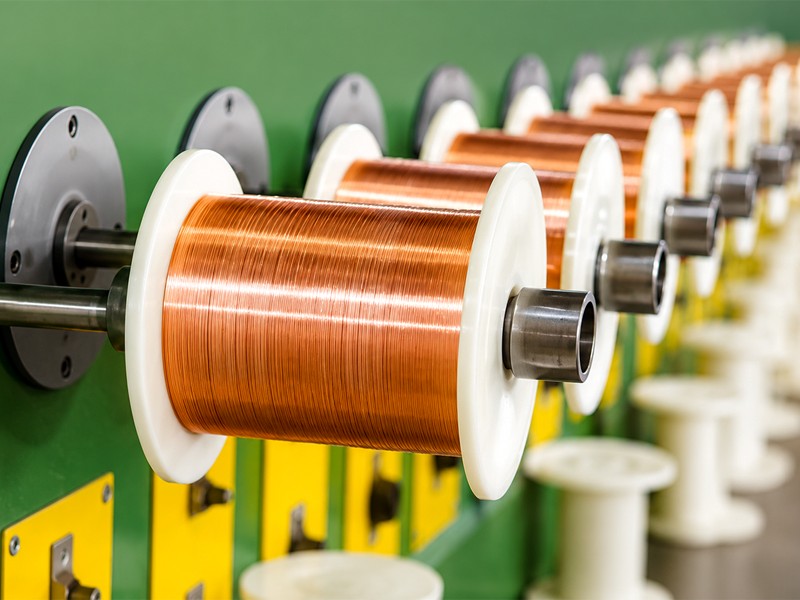

Miniaturowe przewody uzwojenia transformatora

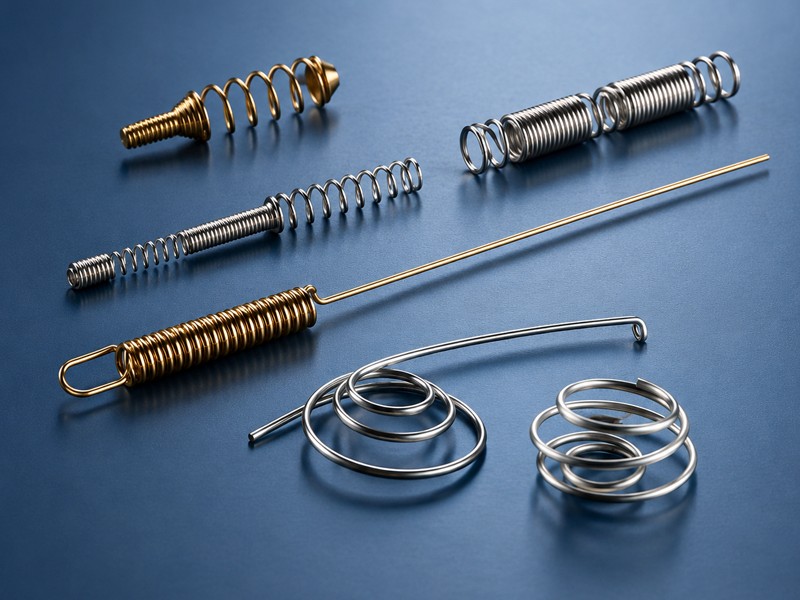

Precyzyjne przewodzące elementy sprężynowe
Elementy przewodzące czujnika
Produkcja przewodników ze stopów o wysokiej wartości
Często zadawane pytania dla zespołów zakupowych i inżynieryjnych
|
Pytanie
|
Odpowiedź
|
|
Jaki materiał może przetwarzać maszyna?
|
Podane źródło wyraźnie wspomina o okrągłym drucie miedzianym ciągnionym. Inne materiały należy sprawdzić pod kątem gatunku, twardości i harmonogramu redukcji.
|
|
Czy linię można dostosować?
|
Tak. GRM może dostosować układ linii, punkty kontrolne, specyfikację odbioru i systemy pomocnicze po otrzymaniu docelowego asortymentu.
|
|
Jakie informacje są wymagane do wyceny?
|
Materiał, średnica drutu wejściowego, gotowa szerokość/grubość, tolerancja, prędkość produkcji, typ szpuli, dostępna powierzchnia i wymagane standardy.
|
|
Czy linia obejmuje czyszczenie inline?
|
Tak, opisany proces obejmuje czyszczenie inline, suszenie i filtrację cieczy natryskowej.
|
|
Czy GRM może dostarczyć rozwiązanie „pod klucz”?
|
Tak. GRM może zapewnić niestandardową linię produkcyjną, propozycję techniczną, dostawę, wskazówki dotyczące instalacji, uruchomienie i wsparcie szkoleniowe.
|
|
Które parametry wymagają jeszcze potwierdzenia?
|
Siła toczenia, moc zainstalowana, wymiary linii, masa sprzętu, ostateczna wersja standardów, czas dostawy i procedura odbioru.
|
Dlaczego warto wybrać GRM?
Precyzyjne rozwiązania w zakresie walcowania dla stabilnej i dokładnej produkcji drutu
20+
Lata
Toczące się doświadczenie
Wiedza specjalistyczna w zakresie precyzyjnego walcowania, spłaszczania drutu, integracji ciągnienia i walcowania oraz kontroli naprężenia.
Dostosowane
Konfiguracja linii
Rozwiązania dostosowane do indywidualnych potrzeb w oparciu o materiał, rozmiar drutu, tolerancję, prędkość i wydajność produkcyjną.
100+
Zainstalowane linie
Sprawdzone zastosowania w produkcji taśm fotowoltaicznych, drutu MBB, płaskiego drutu miedzianego i precyzyjnych przewodów.
Cykl życia
Wsparcie techniczne
Wsparcie w zakresie instalacji, uruchomienia, szkoleń, części zamiennych i modernizacji sprzętu.
Wysoka precyzja
Dokładna kontrola grubości, szerokości, napięcia i jakości powierzchni.
Elastyczny projekt
Modułowy układ wyposażenia dla różnych rozmiarów przewodów i tras procesowych.
Niezawodna obsługa
Wsparcie techniczne w zakresie instalacji, konserwacji i przyszłych aktualizacji.
