Zintegrowana linia do ciągnienia i walcowania precyzyjnego drutu płaskiego miedzianego

Zintegrowana linia do ciągnienia i walcowania precyzyjnego drutu miedzianego firmy GRM to dostosowane do indywidualnych potrzeb rozwiązanie do produkcji płaskiego drutu miedzianego, integrujące ciągnienie drutu, precyzyjne walcowanie, pomiary online i automatyczny odbiór w jednym ciągłym procesie. Linia przeznaczona do produkcji przewodów transformatorowych, przewodów CTC, emaliowanych przewodów prostokątnych i przewodów płaskich silników EV osiąga prędkość do 400 m/min. Ten zintegrowany system poprawia wydajność i ogranicza konieczność przenoszenia materiałów.

Wyślij zapytanie

Ocena: 5.0

(Liczba ocen: 1)

Opis produktu

Zintegrowana linia do ciągnienia i walcowania GRM łączy ciągnienie drutu, precyzyjne walcowanie, pomiary online i automatyczny odbiór w jeden ciągły proces produkcyjny. System przeznaczony jest do produkcji precyzyjnego płaskiego drutu miedzianego stosowanego w drutach magnetycznych, przewodnikach transformatorów, przewodnikach CTC i silnikach EV.

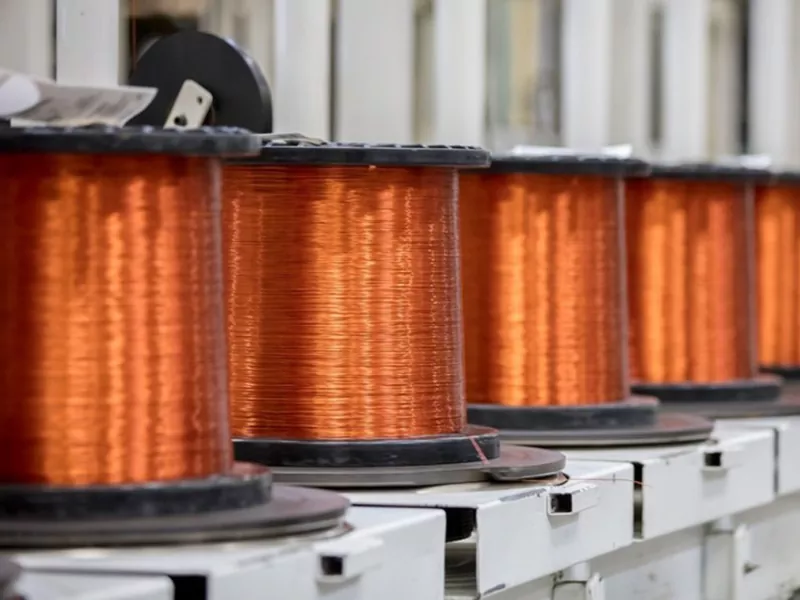

Precision copper flat wire produced on GRM integrated drawing and rolling line

Zintegrowana linia do produkcji drutu płaskiego GRM przeznaczona jest do pracy ciągłejprzetwarzanie drutu miedzianego na precyzyjne przewody płaskieze ścisłą tolerancją wymiarową i doskonałą jakością powierzchni.

Integrując procesy ciągnienia i walcowania w jeden system produkcyjny, linia znacznie poprawia wydajność produkcji, redukując jednocześnie ręczne manipulacje i utrzymując stabilną konsystencję produktu podczas długich cykli produkcyjnych.

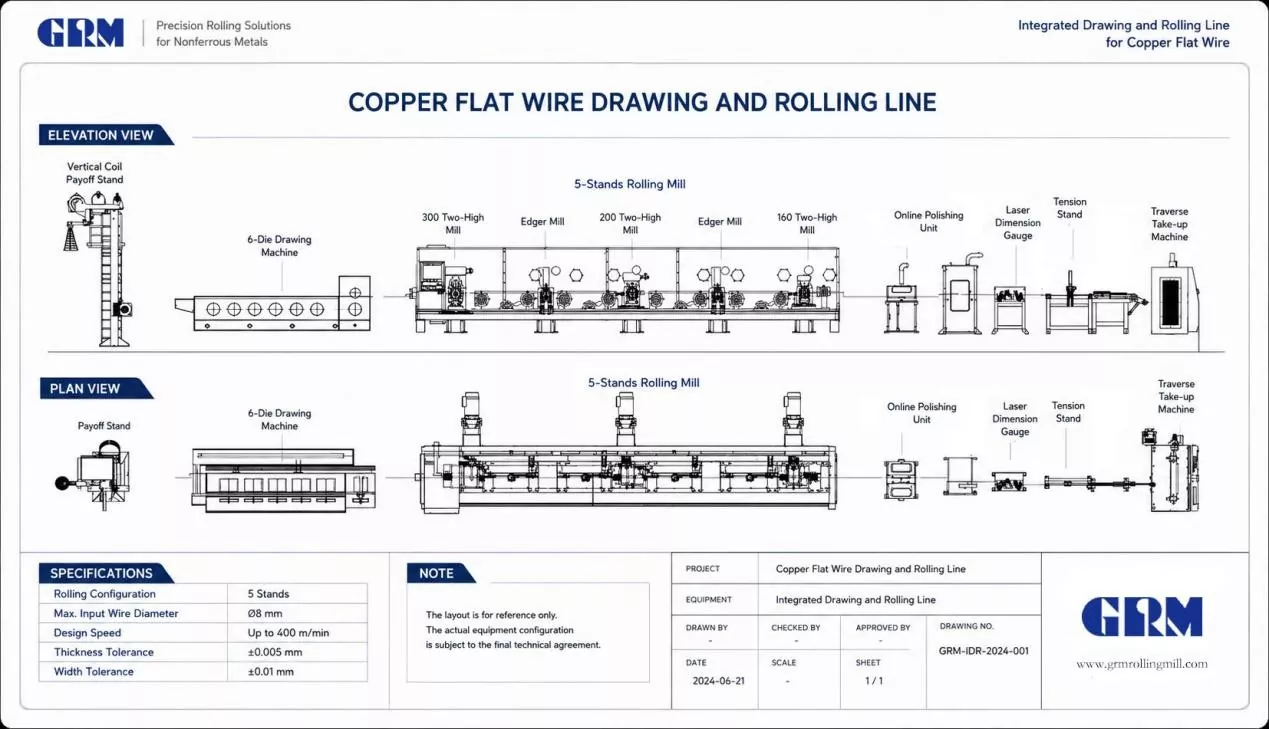

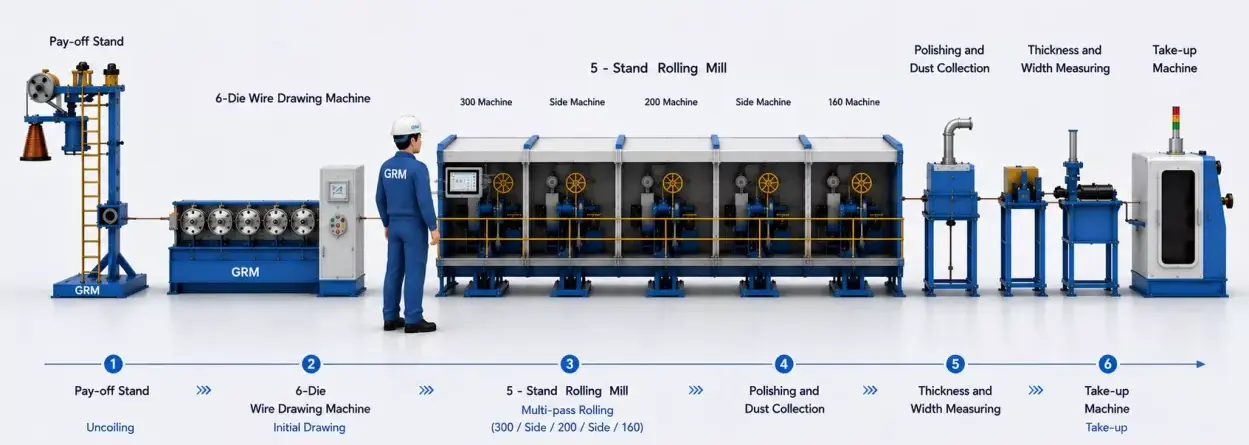

Integrated copper flat wire drawing and rolling line production process

Elastyczna i wydajna konstrukcja

Stojak do wypłaty cewki pionowej: 1 zestaw

DLF6D/500 Maszyna do ciągnienia sześciu matryc: 1 zestaw

Walcarka precyzyjna dwuwalcowa: 3 zestawy

Walcarka boczna: 2 zestawy

Urządzenie do polerowania i zbierania kurzu online: 1 zestaw

Urządzenie do pomiaru grubości i szerokości online: 1 zestaw

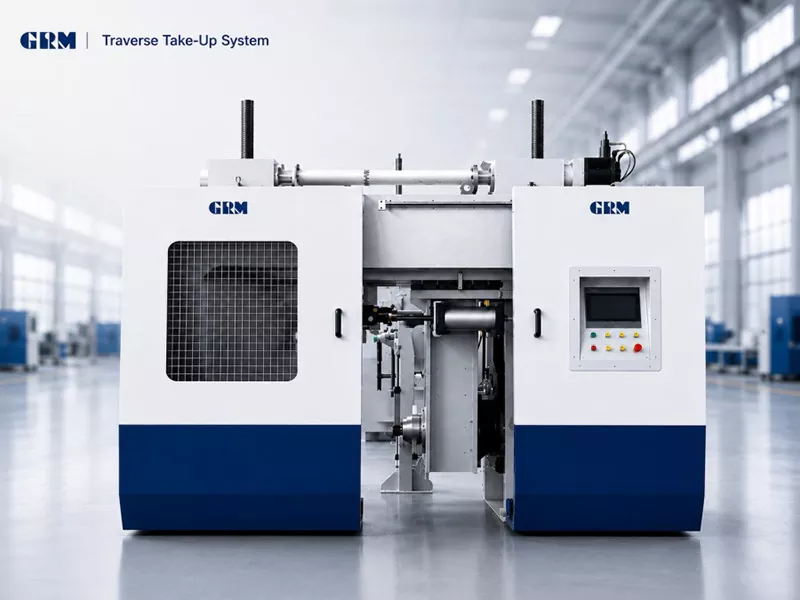

Maszyna do podnoszenia poprzecznego: 1 zestaw

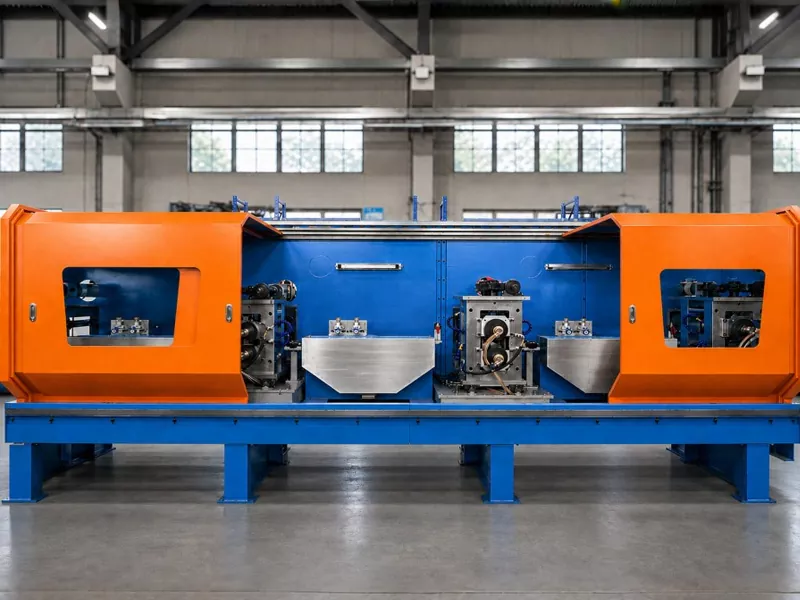

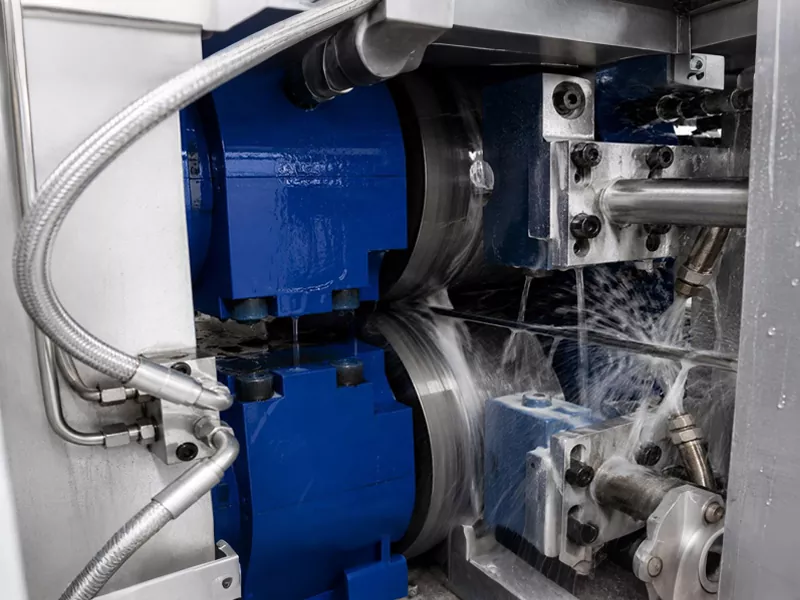

Two-roll precision rolling mill on copper flat wire production line

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Kompletna linia do produkcji drutu miedzianego

Zintegrowana linia do ciągnienia i walcowania precyzyjnego drutu płaskiego miedzianego została zaprojektowana z myślą o wymagającej dużej precyzji wymiarowej w produkcji przewodników elektrycznych. Dzięki maksymalnej prędkości 400 m/min doskonale nadaje się do ciągłej produkcji płaskiego drutu miedzianego na dużą skalę.

W porównaniu z konwencjonalnymi, samodzielnymi procesami walcowania, zintegrowana linia eliminuje pośrednią obsługę materiałów i zapewnia doskonałą spójność wymiarową w całym cyklu produkcyjnym.

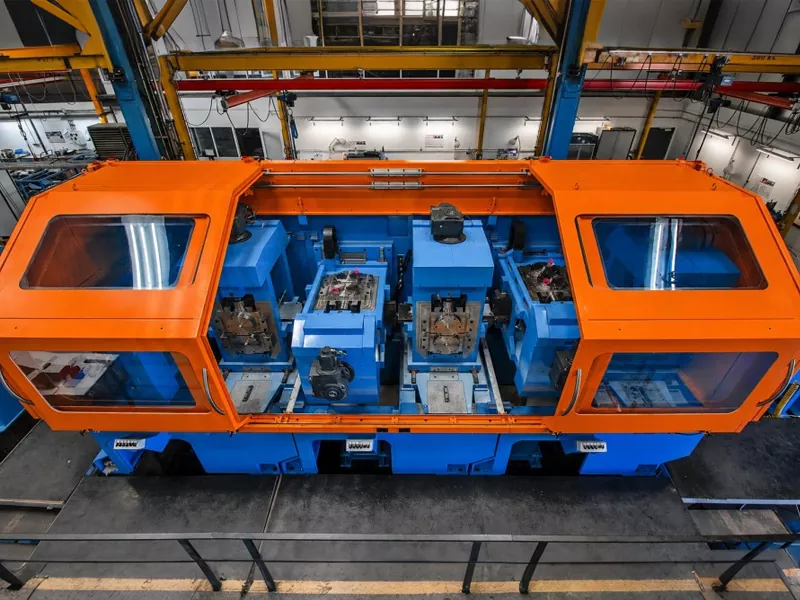

GRM integrated copper flat wire production line with 5-stand rolling mill

* Proces linii produkcyjnej można dostosować do wymiarów produktu klienta

SPECYFIKACJE TECHNICZNE

Konfiguracja walcowni 5-stanowiskowej		GRM
Pierwszy dwupoziomowy młyn	Ř mm	300
Pierwszy Edger mil	Ř mm	155
Drugi młyn dwupoziomowy	Ř mm	200
Drugi Edger mil	Ř mm	155
Trzeci młyn dwupoziomowy	Ř mm	160
Szybkość projektowania	m/min	400
Maksymalny drut Intel	Ř mm	8
Gotowe tolerancje	mm	grubość: ± 0,005 szerokość: ± 0,01
Typowy zakres rozmiarów gotowego drutu płaskiego	mm	grubość: 2,0-12 szerokość: 0,5-4,0

Typowe zastosowania

Emaliowany prostokątny drut magnetyczny

Przewodnik CTC w sposób ciągły transponowany

Przewód spinkowy silnika EV

Produkcja drutu płaskiego do silników EV

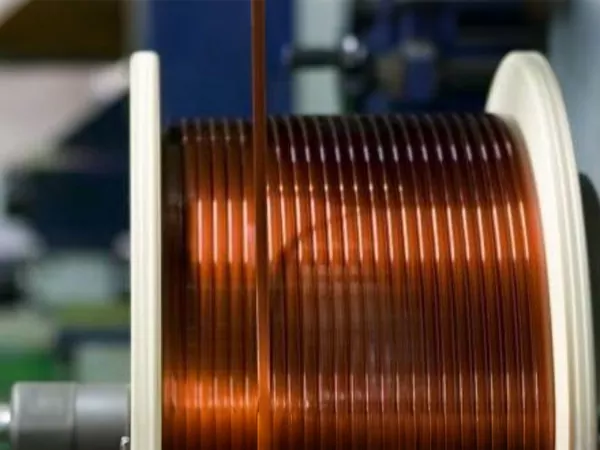

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

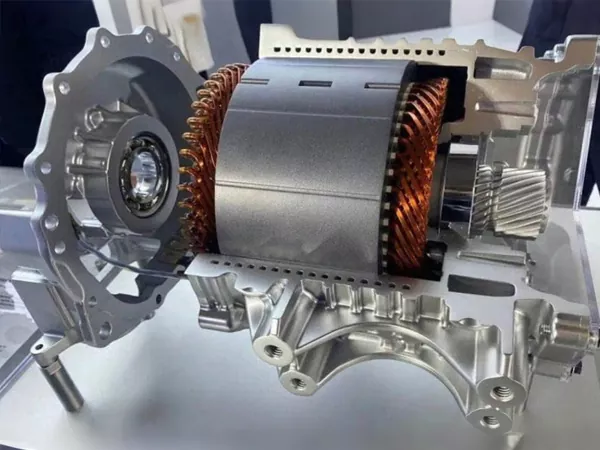

EV motor hairpin conductor flat wire production

Często zadawane pytania

1. Czy ta linia produkcyjna może produkować płaski drut miedziany do zastosowań transformatorowych?

Tak, linia jest przeznaczona do produkcji bardzo precyzyjnego płaskiego drutu miedzianego do przewodów transformatorowych, drutu magnetycznego i innych zastosowań elektrycznych.

2. Czy można dostosować zintegrowaną linię do ciągnienia i walcowania precyzyjnego drutu płaskiego z miedzi?

Tak, GRM zapewnia dostosowane rozwiązania linii produkcyjnych w oparciu o materiał wejściowy, wymiary gotowego drutu i wymagania produkcyjne.

3. Jaką dokładność można osiągnąć w procesie precyzyjnego walcowania?

System może osiągnąć tolerancję grubości do ±0,005 mm i tolerancję szerokości do ±0,01 mm w celu precyzyjnej produkcji płaskiego drutu miedzianego.

4. Dlaczego warto wybrać zintegrowaną linię do ciągnienia i walcowania zamiast oddzielnych maszyn?

Zintegrowana linia do produkcji płaskiego drutu miedzianego poprawia wydajność, ogranicza konieczność przenoszenia materiałów i zapewnia bardziej stabilną konsystencję produktu.
