Wstążka PVjest kluczowym przewodnikiem w transmisji prądu w modułach fotowoltaicznych z krzemu krystalicznego. Zwykle jest wykonany z miedzianego materiału o wysokiej przewodności, który poddawany jest procesom walcowania, wyżarzania i cynowania. W zależności od zastosowania taśmy fotowoltaiczne dzielą się przede wszystkim na taśmy łączące i taśmy szynowe.

Taśmy łączące łączą sąsiednie ogniwa słoneczne, przewodząc prąd generowany przez ogniwa do ciągu ogniw. Taśmy szyn zbiorczych, które są zazwyczaj większe, zbierają prąd z ciągów ogniw i kierują go do zacisków wyjściowych modułu lub skrzynki przyłączeniowej. W rezultacie dokładność wymiarowa taśmy, prostota, jednorodność powłoki i właściwości mechaniczne mają bezpośredni wpływ na stabilność procesu lutowania i długoterminową niezawodność modułu.

Dlaczego drut miedziany należy zwinąć w płaską wstążkę?

Tradycyjnego okrągłego drutu miedzianego nie można stosować bezpośrednio w modułach PV; wymaga odkształcenia plastycznego, aby zmienić jego kształt przekroju poprzecznego, przekształcając materiał z okrągłego profilu w płaski pasek o precyzyjnym stosunku szerokości do grubości.

W produkcji taśm podstawową funkcją procesu walcowania jest nie tylko „spłaszczenie drutu miedzianego”, ale także osiągnięcie stabilnej szerokości, grubości, jakości krawędzi i płaskości poprzez kontrolowane odkształcenie. Wahania szerokości mogą wpływać na wyrównanie lutowania, nierówna grubość wpływa na spójność rezystancji elektrycznej, a słaba prostoliniowość może prowadzić do nieregularności uzwojenia i niestabilnego cynowania w kolejnych etapach.

Dlatego proces zwijania wstęgi fotowoltaicznej wymaga jednoczesnej kontroli odkształcenia materiału, koordynacji naprężenia, kontroli wymiarów i jakości powierzchni.

Proces produkcji wstęgi fotowoltaicznej

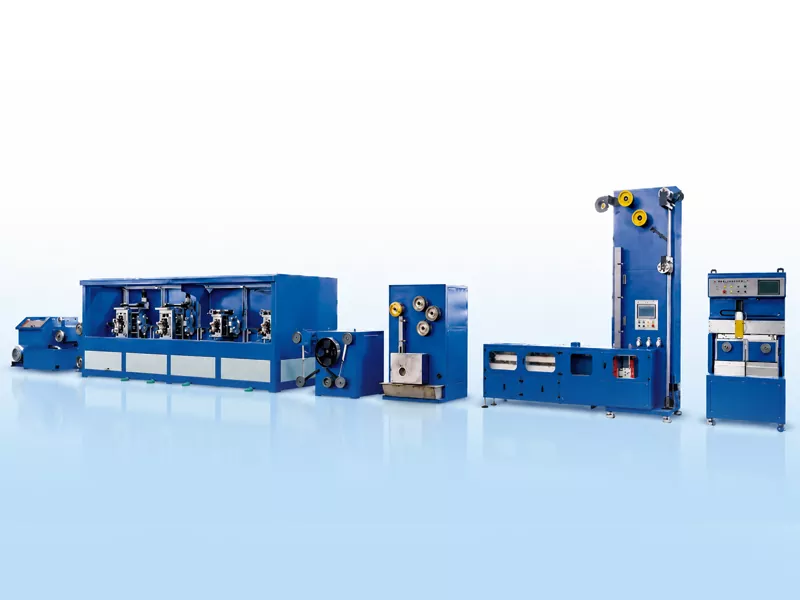

TypowyLinia do produkcji taśm fotowoltaicznychwykorzystuje jako surowiec drut z miedzi beztlenowej TU1. Dzięki procesom takim jak wieloetapowe ciągnienie drutu, precyzyjne walcowanie, wyżarzanie ciągłe, obróbka topnikiem, cynowanie ogniowe i automatyczne nawijanie, osiąga ciągłą produkcję płaskich, cynowanych taśm przewodzących z okrągłego drutu miedzianego.

Od drutu miedzianego po proces produkcji wstęgi fotowoltaicznej

Maszyna do rysowania

Stojak na 4 rolki

Wyżarzanie

Powłoka cyny

Automatyczna wymiana cewek

Precyzyjne odbieranie

Okrągły drut miedziany → Ciągnienie drutu → Walcowanie precyzyjne → Wyżarzanie → Obróbka topnikiem → Cynowanie ogniowe → Uzwojenie automatyczne

Kluczowe wyzwania produkcyjne

1. Kontrola szerokości i grubości

Szerokość i grubość taśmy określają powierzchnię styku lutowniczego, zgodność rezystancji elektrycznej i stabilność układu modułu. W przypadku szerokich i cienkich szyn zbiorczych nawet niewielkie wahania podczas walcowania są wzmacniane na kolejnych etapach cynowania i nawijania.

2. Płaskość i prostość paska

Płaskość i prostość taśmy wpływają na ścieżkę podczas cynowania, stabilność naprężenia i schludność uzwojenia. Słaba prostość powoduje przesuwanie się taśmy, co prowadzi do nierównomiernego nawijania lub przestojów w celu regulacji w kolejnych procesach.

3. Wyżarzanie i właściwości mechaniczne

Walcowane taśmy miedziane wymagają wyżarzania w celu dostosowania ich właściwości mechanicznych. Niewystarczające wyżarzanie skutkuje nadmierną twardością, co utrudnia późniejsze lutowanie i odprężanie modułu; i odwrotnie, nadmierne wyżarzanie może zagrozić stabilności produkcji i spójności wymiarowej.

4. Jednorodność powłoki cyny

Cynowanie ogniowe wymaga całkowitego pokrycia powierzchni i krawędzi taśmy. Zbyt cienka powłoka pogarsza lutowność, natomiast zbyt gruba powłoka zwiększa zużycie materiału i może mieć wpływ na zgodność wymiarową.

5. Spójność nawijania

Automatyczne nawijanie wpływa nie tylko na wygląd produktu, ale także na jego późniejsze pakowanie, transport i użytkowanie. Czynniki takie jak kontrola naprężenia, mechanizmy przesuwu napędzane serwomechanizmami i metody wymiany szpuli decydują o szczelności uzwojenia i wyrównaniu krawędzi.

Dlaczego pomiary online mają znaczenie

W produkcji ciągłej ręczne kontrole wyrywkowe nie są w stanie zapewnić w odpowiednim czasie informacji zwrotnej na temat zmian szerokości i grubości występujących podczas procesu walcowania. Pomiar laserowy online monitoruje odchylenia wymiarowe w czasie rzeczywistym i dostarcza dane do interfejsu operatora, umożliwiając operatorowi szybkie dostosowanie parametrów procesu.

Dla producentów taśm fotowoltaicznych wartość kontroli online polega nie tylko na wykrywaniu produktów niezgodnych z wymaganiami, ale także na minimalizowaniu różnic między partiami i zwiększaniu spójności w całej ciągłej produkcji.

Typowy asortyment produktów

Typowe gotowe wymiary szyn zbiorczych PV wahają się od 3 do 8 mm szerokości i od 0,2 do 0,4 mm grubości. Specyficzne wymagania dotyczące wymiarów, tolerancji, grubości powłoki cyny i właściwości mechanicznych są określone przez projekt modułu, procesy lutowania i standardy produktów klienta.

Wniosek

Produkcja taśm fotowoltaicznych nie jest procesem obejmującym pojedyncze urządzenie; jest to raczej ciągły, zintegrowany proces obejmujący ciągnienie drutu, walcowanie, wyżarzanie, cynowanie, kontrolę i nawijanie. Przy produkcji wysokowydajnych modułów fotowoltaicznych stabilne wymiary wstęgi, dobra prostoliniowość, jednolita powłoka cynowa i kontrolowane właściwości mechaniczne mają fundamentalne znaczenie dla zapewnienia jakości lutowania modułów i długoterminowej niezawodności.
