Walcownia taśm do spawania fotowoltaicznego

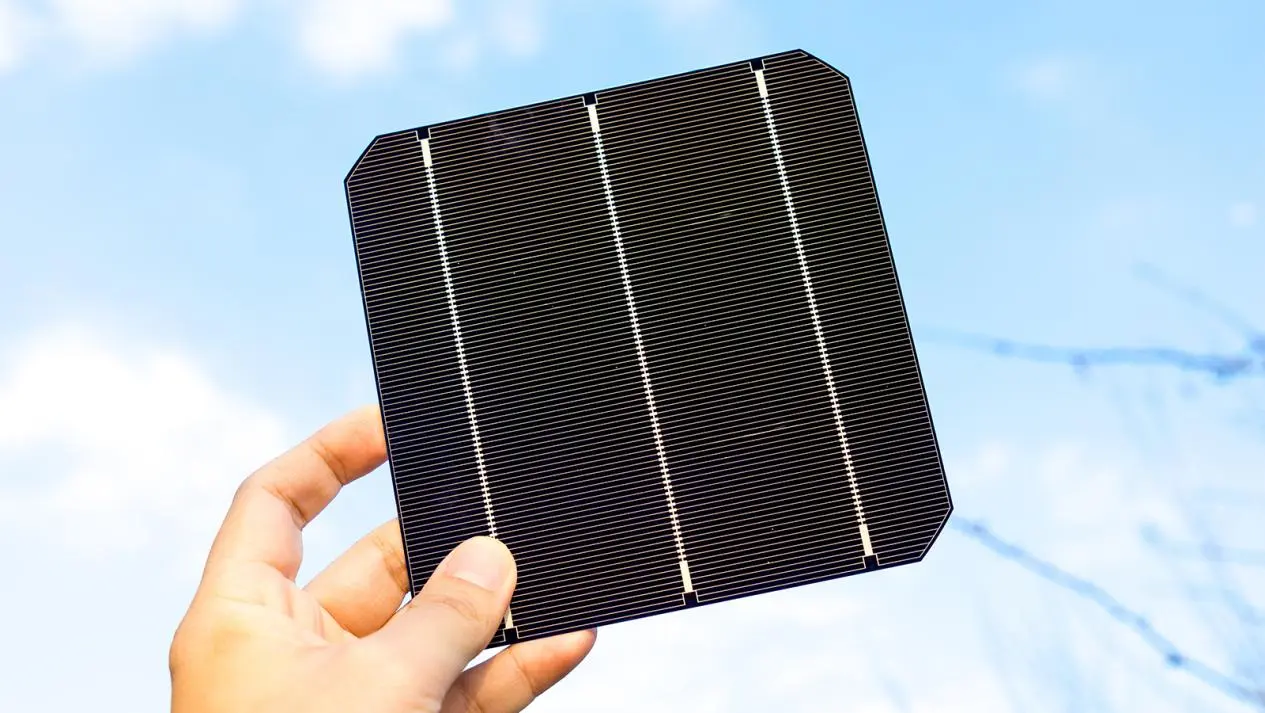

Chińska walcownia taśm do spawania fotowoltaicznego produkowana przez fabrykę GRM Rolling Mill to specjalny produkt z drutu płaskiego stosowany do łączenia ogniw słonecznych w modułach fotowoltaicznych. Składa się z miedzianego podłoża i powłoki powierzchniowej. Podłoże miedziane to zazwyczaj miedź beztlenowa o wysokiej czystości lub czerwona miedź T2, o zawartości miedzi ≥ 99,99% i przewodności ≥ 98%. Ma dobrą przewodność i pewną wytrzymałość, co może zapewnić wydajną transmisję prądu.

Wyślij zapytanie

Opis produktu

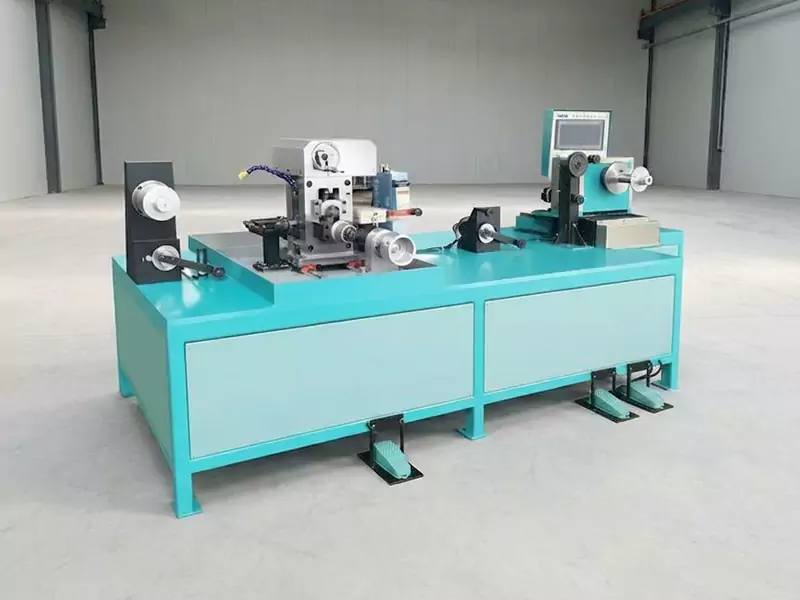

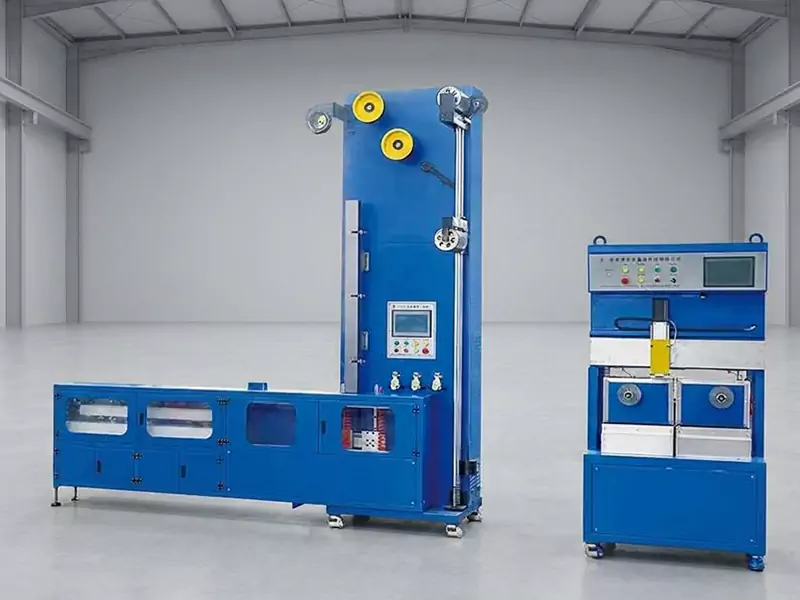

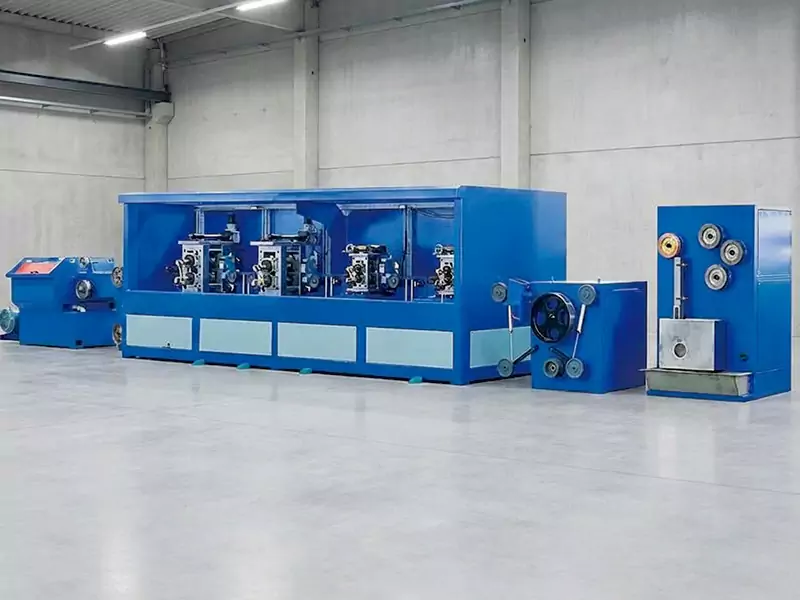

Trwała fotowoltaiczna walcarka taśm spawalniczych od dostawcy GRM Rolling Mill, zintegrowana maszyna opracowana niezależnie przez naszą firmę to wysokiej klasy inteligentny sprzęt specjalnie zaprojektowany dla przemysłu fotowoltaicznego. Integruje podstawowe moduły funkcjonalne, takie jak w pełni automatyczny system układania drutu, wieloprzebiegowe walcowanie precyzyjne, inteligentna kontrola naprężenia, wyżarzanie ciągłe i nawijanie dwustanowiskowe.

Jako wiodąca w branży, szybka i precyzyjna zintegrowana maszyna z szynami zbiorczymi, urządzenie to może realizować kompleksową, zintegrowaną produkcję od surowców miedziowych o średnicy ¢3 mm do gotowych produktów (szerokość 3 ~ 8 mm, grubość 0,2 ~ 0,45 mm), przy maksymalnej prędkości roboczej 250 m/min, doskonale spełniając rygorystyczne wymagania produkcji modułów fotowoltaicznych na dużą skalę, zapewniając wysoką wydajność, wysoką precyzję i wysoką stabilność.

Typowy przebieg procesu

1. Proces walcowania drutu płaskiego (dotyczy zintegrowanej maszyny fotowoltaicznej z wstęgą spawalniczą i wypukłą taśmą)

Spłacanie drutu - wielomodowe ciągnienie drutu - precyzyjne kalandrowanie - wykrywanie i kontrola online - ciągnienie jednomodowe - ściąganie izolacji CNC - cynowanie z dużą prędkością - wyżarzanie ciągłe (ochrona azotu) - uzwojenie ze stałym napięciem

Parametry techniczne

Produkty wstęgowe PV	Parametr	Przemysł Standard	Inna firma	GRM
Standardowe połączenie fotowoltaiczne Wstążka	Grubość powłoki	±5μm	25±5μm	25±3μm
	Grubość gotowego produktu	20,01 mm	20,015 mm	20,01 mm
	Szerokość gotowego produktu	±0,05 mm	±0,05 mm	±0,05 mm
	Wytrzymałość na rozciąganie	≥110Mpa	≥150 MPa	≥170Mpa
	Wydłużenie	≥15%	≥25%	≥25%
	Wydajność	≤70 MPa	≤70 MPa	62,68 MPa
	Zakręt sierpowy	≤5 mm/m	≤4mm/m	≤4mm/m
	Oporność	0,30 Ω* mm/m 0,30 Ω*	0,02–0,023 Ωmm/m 0,02–0,023 Ω	0,0230 Ωmm/m 0,0230 Ω
	Odporność na starzenie	-	-	DH2000

Zalety techniczne

Wysoka precyzja: tolerancja grubości ± 0,01 mm, dostosowująca się do rygorystycznych norm dotyczących fotowoltaicznych pasków spawalniczych

Wysoka wydajność: walcowanie z dużą prędkością 250 m/min, wysokiej jakości walcarka fotowoltaiczna do spawania taśm w zestawie

Dostosowanie do wielu materiałów: kompatybilne z miedzią, stopami aluminium itp., duża skalowalność

Chropowatość powierzchni Ra≤0,2μm (zmniejsza ryzyko pękania baterii)

Typowe zastosowania:

Pole fotowoltaiczne: masowa produkcja fotowoltaicznych taśm spawalniczych i szyn zbiorczych, które pomagają komponentom efektywnie przewodzić prąd.

Niestandardowa obróbka szynoprzewodów o specjalnych kształtach (przekrój trójkątny/trapezowy)

Przemysł elektroniczny: precyzyjna obróbka drutu płaskiego, odpowiednia do transformatorów, cewek indukcyjnych i innych komponentów

Indywidualny projekt i obsługa posprzedażna

Usługa dostosowana do indywidualnych potrzeb: parametry takie jak liczba przejść, materiał formy i prędkość ciągnienia można dostosować do konkretnych potrzeb klientów.

Modernizacja sprzętu: obsługa dodawania modułów przejściowych na późniejszym etapie w celu zaspokojenia potrzeb związanych z zwiększaniem wydajności lub modernizacją procesu.

Koszt konserwacji: Im więcej przejść, tym wyższe koszty formy i konserwacji, ale wydajność pojedynczego przetwarzania jest znacznie poprawiona. Zaleca się dokonanie rozsądnego wyboru w oparciu o skalę produkcji.

Zapraszamy do kontaktu i poznania dodatkowych informacji na temat Walcowni do Zgrzewania Taśm Fotowoltaicznych!
